NY3AⅡ型多功能放大器

一、概述

    NY3AⅡ型多功能放大器是为磁粉制动器、磁粉离合器以及需要进行张力调整、控制的生产线而专门设计的;具有输出功率大、手动控制十分方便、且兼容多种PLC及标准控制信号等特点。

二、技术参数


  1、输入电源:AC210~230V 50HZ
  2、输入信号:0~5V、0~10V、0~20MA任选;
  3.、额定输出:DC 24V 0~3A(最大输出功率72W);
  4、输出模式:0~24V电压模式、0~3A电流模式可选(但须在订货时声明);
  5、安装尺寸:左右宽×前后长=115×136 4-Φ5.5;
  6、外形尺寸:宽×高×长=126×65×222 重约2.5kg。

三、输入、输出接线端子及状态选择拨码开关说明

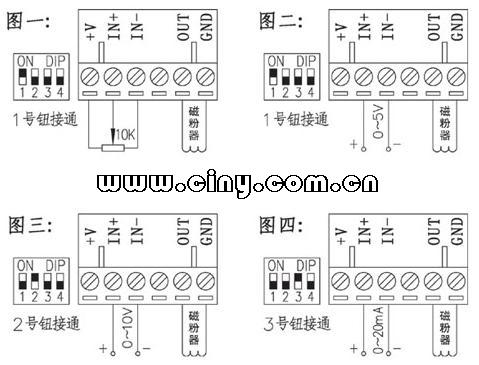

  1、当采用外部10K电位器手动控制张力时,拨码开关及接线方法如图一所示;
  2、当输入的外部控制信号为0~5V电压信号时,拨码开关及接线方法如图二所示;
  3、当输入的外部控制信号为0~10V电压信号时,则拨码开关及接线方法如图三所示;
  4、当输入的外部控制信号为0~20MA电流信号时,则拨码开关及接线方法如图四所示;

四、注意事项

  1、工作条件:环境温度-10℃~40℃ 相对湿度不大于80%;
  2、周围环境无腐蚀性气体、液体及尘埃;避免安装在强烈振动的环境中;
  3、安装放大器的俩侧应留有50mm以上的间隙,以保证放大器能自然通风散热;
  4、拨码开关只能接通一个按钮,严禁同时接通一个以上按钮

特别注意:输入外部控制信号时,正负极性不能接反,否则会烧坏内部的电路,请严格按照图示接线!
